Formech HD750

HD серията е с много добро съотношение цена/производителност в класа на автоматичните вакуумно формоващи машини.

HD750 предлага ‘FCV’ (Formech Cycle View) контролен интерфейс заедно с 10” тъчскрийн дисплей с висока резолюция.  Статуса на работните цикли се вижда ясно и всички параметри могат да бъдат регулирани в реално време без да се прекъсва текущия цикъл.

Интуитивният, графичен интерфейс е подходящ за оператори с различен опит. Контрола през Ethernet осигурява онлайн мониторинг на всички функции на машината.

Многобройните стандартно включени функции и големия брой допълнителни опции включително двойни нагреватели за най-специфичните материали обуславят машината като ценово ефективна и изключително приспособима.

Apple Inc., Nestle и Cambridge University са едни от първите клиенти, които се възползваха от предимствата на HD серията.

Свалете брошура

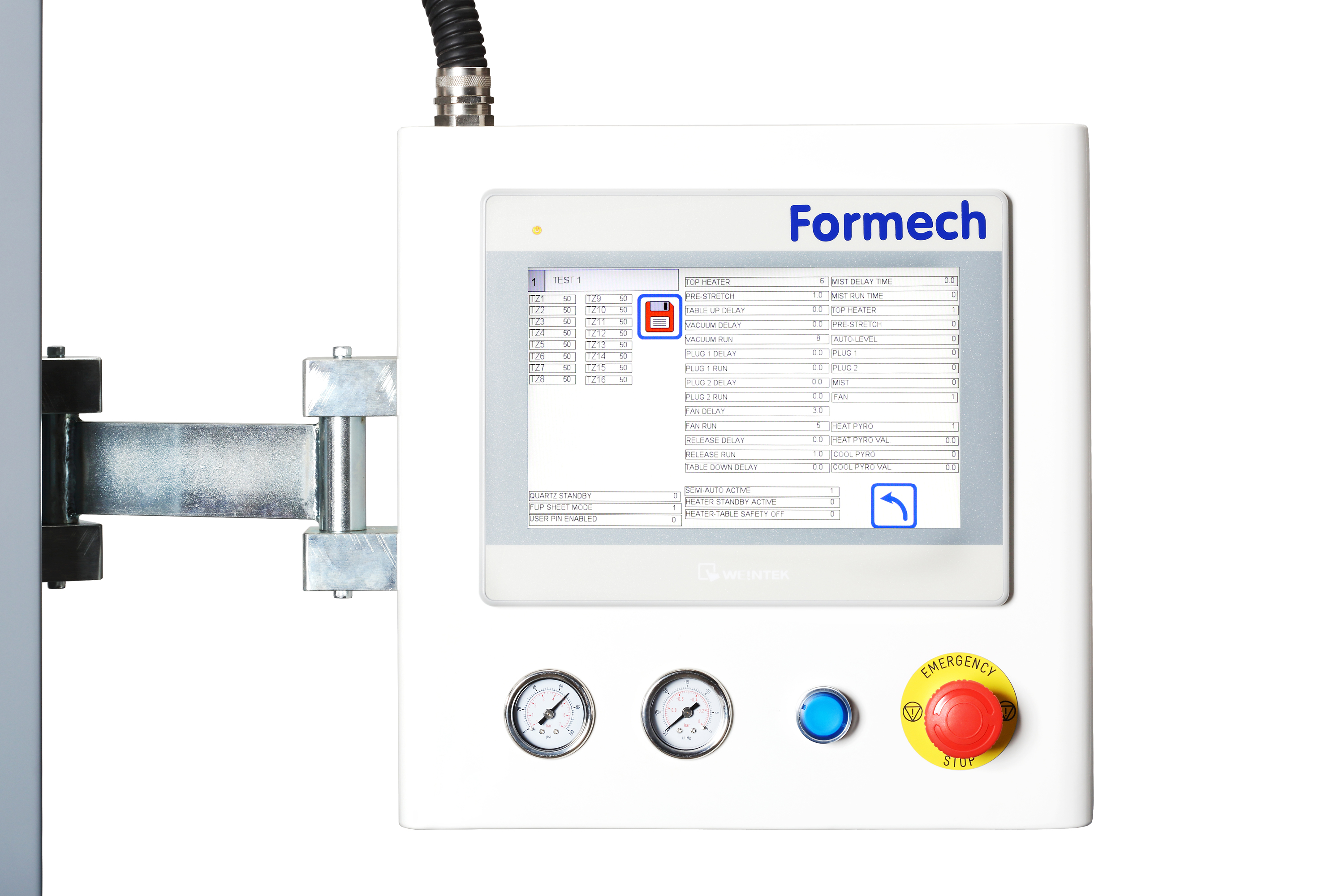

Интуитивен, графичен 10 инчов, цветен тъч скрийн дисплей с функция памет и Formech Cycle View (FCV)
Марка Wago, с програматор със запомняне на до 40 програми, достъпни за оператора по всяко време; възможност за корекция на цикъла в реално време; контрол на нагревателите в стъпки от 1%;

Кварцови нагреватели с променливо нагряване
Позволяват намаляване на консумацията на електроенергия в режим "изчакване" при зареждане на суров материал;

16 независимо управлявани нагреваеми зони
За фина настройка на нагряването при сложни форми или специфични приложения;   .

Пневматично задвижване на нагревателите
Пневматичното задвижване осигурява прецизно и бързо преместване на нагревателите. Контролираната скорост на преместване и спиране предотвратява възможни повреди на елементите;

Пневматични палци
Палци за закопчаване на материала към масата с пневматично задвижване за лесна работа;

Пнвематична маса с регулатор
Прецизно контролирана скорост на масата

Система за регулиране на височината на масата
Скъсява хода на масата и намалява работните цикли.

Предварително разпъване на материала
Позволява предварително подаване на въздух в кухината между рамката и нагретия материал, което води до равномерно разпределение на материала върху формата;

Помпа за автоматично поддържане на нивото
Осигурява равномерно разстояние между нагревателите и нагрявания материал, докато бъде готов за формоване;

Регулатор на вакуума
Регулира се от оператора посредством клапан за прецизно управление при специални приложения;

Вакуумен резервоар
Мигновенно осигурява вакуум за по-взискателните материали и съкращава работните цикли

Датчик за нивото на вакуума и налягането
Позволява визуален контрол на налягането в реално време;

Светлинна бариера за безопасност
Предпазва отворената част на машината от неоторизирано проникване по време на включен цикъл.

Система от два охлаждащи вентилатора
Намаляват времето за охлаждане на изделието;

Маслена ротационна помпа 21m3 / hr

Работна площ

700 x 500mm / 27.5 x 19.7"

Размер на заготовката

750 x 540mm / 29.5 x 21.2"

Макс. вис. на матрицата

350mm / 13.8"

Макс. дебелина на материала

6mm / 0.25"

Зони за нагряване

16

Тип нагреватели

Кварцови

Ширина

1553mm / 61.1"

Височина

2600mm / 102.4" (with plug assist)

Дълбочина

2639mm / 103.9"

Тегло

750kg / 1653lbs

Изисквания монофазен ток

не се предлага

Изисквания трифазен ток

380-415V / 32A

Потребляема мощност

11.0kW

Налягане на сгъстения въздух

80 PSI/5 bar

Редуциращи прозорци
Позволяват употребата на по-малки заготовки с цел намаляване на отпадъка;

Асистент за проникване на материала (въздушно бутало)
Регулируем от оператора посредством клапан. Позволява по-добро навлизане на материала в кухините на матрицата.

Подаване от ролков материал
Стойка за работа с ролкови материали.

Система за водна мъгла
Намалява времето за охлаждане чрез разпръскване на вода.

Серпентина за охлаждане на матрицата
Намалява времето за работа и повишава качеството при използване на алуминиеви матрици (необходим е допълнителен охладител);

Пирометър за измерване на нагряването
За въвеждане на желаната температура преди преместване на нагревателите. Постоянно качество и точно времетрене на процеса, независимо от околната температура и промените в партидите на материала;

Пирометър за измерване на охлаждането
Подава обратна връзка за температурата и стартира отделянето на матрицата при достигната зададена температура

26 нагреваеми зони

Допълнителни вентилатори за охлаждане
Намалява времето за охлаждане .

Двустранно нагряване
Горни и долни нагреватели за специфични материали, намаляват времето (16 горни нагеваеми зони и 10 долни)

Керамични нагреватели
Подходящи за големи обеми продукция когато нагревателите работят дълго време и трябва да се поддържа константна температура

Серво задвижвани бутала
За по-взискателни приложения, за прецизен контрол на позиционирането и плавно регулиране на скоростта на спускане

Серво задвижване на масата
Също като серво асистента за плавно регулиране на скорстта на издигане и спускане

Потребителски контрол с ПИН код
Администраторът на машината може да избира и задава нивата на достъп за различни оператори;

Material Registration and Puncher

This is a device that punches holes in thin pre-printed plastic sheet when registration during the vacuum forming process is critical. The punched sheets are located over pins in the forming area.

Комплект резервни части
Съдържа най-необходимите консумативи, като уплътнения, филтри, конектори, сензори и т.н.
